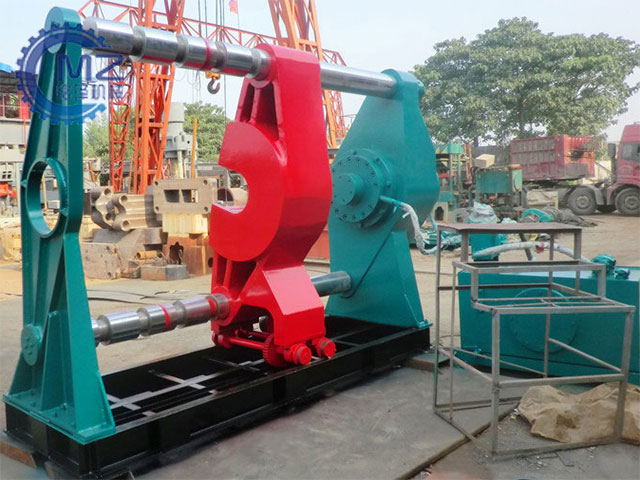

卧式轮轴压装机

卧式轮轴压装机

什么是卧式轮轴压装机?

  压装机是一种装配轮轴的设备,有立式和卧式之分,型号从200T—800T不等。

  压装机是对机械零部件进行安装以及拆卸为目的的设备,在机械加工以及机械维修行业中具有广泛的用途。对于大型或是特大型机械零部件,由于受到吊装以及卡装的限制,在工厂中广泛使用卧式轮轴压装机对其进行安装及拆卸。

  卧式轮轴压装机是一种先进的液压机械设备,主要用于压装轴承、轴套的单柱液压机设备,是目前先进的小型多功能液压压装机设备。

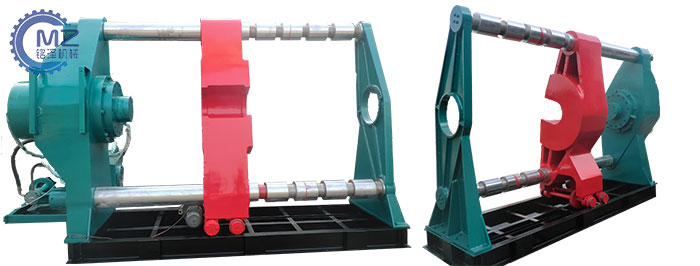

卧式轮轴压装机

作用和优势

  结合可靠性工程在液压系统中应用研究的发展现状,根据315吨卧式轮轴压装机的工作原理及工艺步骤要求,采用现代设计方法研制了卧式轮轴压装机新型液压系统,并根据压装机工作特点按工艺步骤建立液压系统的可靠性模型,利用MATLAB软件进行仿真,为液压系统的使用和维护提供依据。

  为适应我国机车车辆工业的迅速发展,我厂广大工人、干部和技术人员发扬自力更生、艰苦奋斗的精神,克服了地震灾害所带来的困难,试制成功250吨卧式液压轮轴压装机。该机适用于铁路车辆、机器制造、电机制造等行业作轮与轴过盈配合的压装及拆卸工作。

  卧式轮轴压装机是铁路车辆系统滚动轴承压装的专业设备, 其主要用途是采用冷压方式将滚动轴承压装到轮对轴颈上。滚动轴承与轮对轴颈的配合为过盈配合, 所以压装过程中压力较大。

  轮对组装采用车轴和轮毂孔的过盈配合来实现,中国地方铁路《窄轨车辆检修规则》规定:轮与轴的配合过盈量为0.14—0.25mm。利用压力组装法通过油压机的压力,将车轴的轮座压装于车轮毂中,靠金属的弹性变形的特点,采用较合理的配合过盈量,使轮对的轮毂孔做紧密的夹固接合。其配合不产生塑性变形,不松动。

结构组成

  卧式轮轴压装机由主机、泵站、电脑控制柜、输送小车、测量系统、卡块等构成。

   卧式轮轴压装机

  1、主机采用卧式框架结构,由底座、立柱、上下连接横梁和压装液压缸装配而成,其中装配油缸由国内专业液压缸厂家生产,立柱采用表面镀硬鉻,长时间使用不会出现磨损。整体结构运行平稳,不会出现走歪或是顶柱子的现象。行走电机采用变频电机,保证中间横梁稳定行走。

  2、泵站由液压阀、液压泵、电机、油箱、油管等组成,均由德国生产,保证了设备的使用寿命和长期无故障生产。

  3、电气部分是压装机的神经系统,控制设备的启停和行走,电气元件由台达公司生产,质量有保证。

  4、自动输送小车完成车轴、轮对、制动盘上料到退卸工作位置的操作。

  5、检测部分采用高精度位移传感器及先进的检测方式保证检测精度。测量系统自动检测车轮内侧距及制动盘内侧距,位移测量采用位移传感器或旋转编码器(具体在设计联络中确定),准确自动实时测量出轮对及制动盘的内侧距,以及车轴的中心位置,并在压装过程中将这些尺寸实时显示在显示屏上。

  6、卡块是在装配时才会使用,起到了固定中间横梁的作用,上下各一个。

  使用我公司生产卧式轮轴压装机不仅可以很轻松的装配零部件,还可以拆掉不合格的产品,大大降低了劳动强度,保证了产品的质量,倍受大型电机、大型液压机生产厂家的信赖。

主要技术参数

型号

公称压力(KN)

系统压力(Mpa)

主油缸行程 (mm)

移动工作台行程(mm)

设备总功率 (KW)

外形尺寸 (mm)

YP320

3200

31.5

500

1200

23.5

2000*1000*1800

YP500

5000

31.5

700

3500

31.75

8000*3000*3700

压装机构装配一般应着重考虑以下原则

  (1)保证产品装配质量,并力求提高装配质量,以延长产品的使用寿命;

  (2)合理安排装配工序,尽量减少钳工装配工作量;

  (3)提高装配工作效率,缩短装配周期;

  (4)尽可能减少车间的作业面积,力争单位面积上具有较大生产率。

  压装机由机体、液压站和控制台三部分组成,液压站和控制台相对主机应该就近布置,现场的钢轨与机体上的导轨应该联结平整。

  卧式轮轴压装机是我公司生产的产品之一,产品质量好,售后服务好,是国内先进的小型压装机设备。如果您有需要的话可来电咨询或来厂参观考察,欢迎您的光临。
